Seguridad de A. High. velocidad con eficacia alta.
El ahorro de B. Manual, un hombre es bastante para la operación la máquina.
C. Stable que se realiza con mantener fácil.
Regulador de D. Imported PLC y ordenador de interfaz antropomecánico.
Seguridad de A. High. velocidad con eficacia alta.

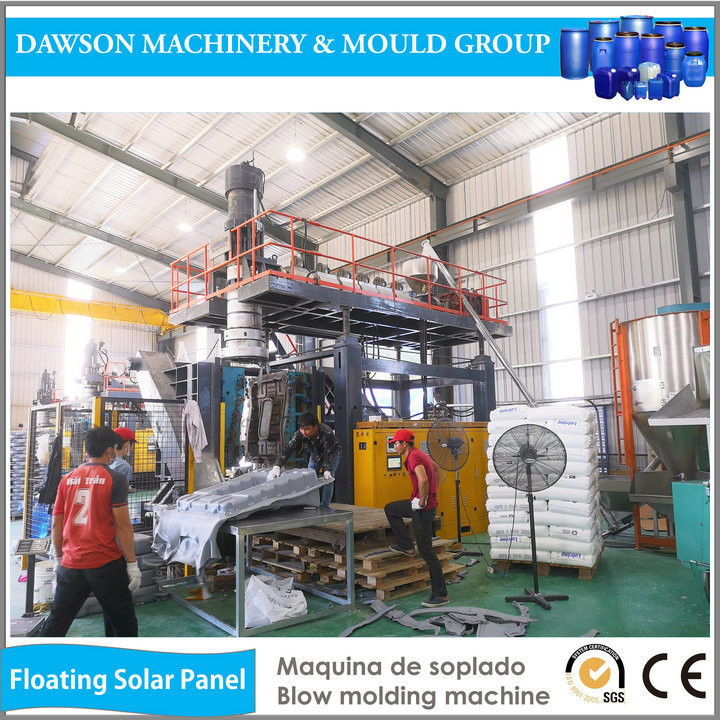

Máquina ABLD100 del moldeo por insuflación de aire comprimido de la protuberancia
| extrusor | |||
| 1 | Diámetro del tornillo | 100m m | |
| 2 | Ratio de L/D | 24:1 | |
| 3 | Velocidad del tornillo | el 15~50r.p.m. | |
| 4 | Motor impulsor | 45Kw | |
| 5 | Zona de calefacción con el ventilador | zona 6 | |
| 6 | Salida/capacidad | 170 Kg/hr (partícula del HDPE) | |
| 8 | Capacidad de calefacción | 25,1 kilovatios | |
| 9 | Ajuste vertical de la cabeza | 500m m | |
| 10 | Ajuste delantero/posterior de la cabeza | 500m m | |
| 11 | Cilindro del barril de la alimentación del surco | Tenga IKV | |
| 12 | Caja de engranajes | Desacelerador duro del engranaje | |
| 13 | Carriles de la escalera y de seguridad | Tenga | |
| Cabeza del acumulador | |||
| 1 | Capacidad del acumulador | 20L (15kgHDPE) | |
| 2 | Diseño | Primero adentro y primero hacia fuera | |
| 3 | Zona de calefacción | zona 6 | |
| 4 | Capacidad de calefacción | 25.1kw | |
| 5 | Diámetro máximo del die&pin | 450m m | |
| 6 | Muere el eje principal con el pre-soplo | Ø120mm | |
| 7 | El acumulador elimina la medida del movimiento | Transductor Italia Gefran | |
| 8 | Presión de la inyección | Mpa 12 | |
| 9 | Parada del extrusor | Tenga | |
| FIJACIÓN DE LA UNIDAD CON ABRAZADERA | |||
| 1 | Barra de lazo | Barra de lazo dos | |
| 2 | Tamaño del cristal de exposición | 900 (W) X1400 (H) | |
| 3 | Longitud del molde | 900-960m m | |
| 4 | Fijación de la fuerza con abrazadera | 780KN | |
| 5 | Movimiento cercano/abierto | 880-1700m m | |
| 6 | Peso del molde | Máximo 5000 kilogramos | |
| 7 | Fijación de la medida del movimiento con abrazadera | Transductor Italia Gefran | |
| 8 | Válvula hidráulica | Alta tecnología de Taiwán | |
| 9 | Número de cilindro hidráulico | 1 | |
| 10 | Alta presión | Mpa 14 | |
| 11 | Piezas de la ayuda para el movimiento del cristal de exposición | Guía del trazador de líneas | |
| SISTEMA HYDRÁULICO | |||
| 1 | Motor principal/vice motor | AC15Kw/15Kw | |
| 2 | Válvula hidráulica | Alta tecnología de Taiwán | |
| 3 | Pompa hydráulica | Alta tecnología de Taiwán | |
| 4 | Capacidad del tanque de aceite | 850L | |
| 5 | Presión de funcionamiento | Mpa 12 | |
| 6 | Agua de enfriamiento para el aceite | fijo | |
| 7 | Control del nivel de aceite | sea varilla graduada observada | |
| SISTEMA NEUMÁTICO | |||
| 1 | Presión de funcionamiento | 0,8 Mpa | |
| 2 | Presión de soplo | 0,8 Mpa | |
| 3 | Circuito del soplo de la aguja | Presión alta y baja | |
| 4 | Soplo intermitente | Tenga | |
| 5 | Aire controlado de la ayuda para el parison | Tenga | |
| 6 | Válvulas de aire | AIRTAC | |
| 7 | Extractor rápido para el aire de la ayuda | Tenga | |
| CONTROL DE PARISON | |||
| 1 | Programador | JAPÓN MOOG | |
| 2 | Válvula serva | MOOG |
|
| 3 | Cilindro servo | Intergret de la cabeza del dado | |
| 4 | Paquete hidráulico | Bombas de pistón volumétricas de TAIWÁN YOSHE | |
| ELECTRICIDAD | |||
| 1 | Contactor | Schneider | |
| 2 | Carga conectada total (aproximadamente) | 114kw/h | |
| 3 | Consumo de energía media (aproximadamente) | 42 kw/h | |
| POR AGUA LA REFRIGERACIÓN | |||
| 1 | Consumo de agua de la máquina |
6000L/h | |
| 2 | Consumo de agua del molde |
6000L/h | |
| CONSUMO DEL AIRE | |||
| 1 | Consumo del aire comprimido | 1,2 kgf/cm2s, 3000 l/min | |
| OTRAS CARACTERÍSTICAS | |||
| 1 | Control del PLC | MITSUBISHI | |
| 2 | Interfaz de máquina humano | Alta tecnología | |
| 3 | Almacenamiento de la receta en disco duro | Disponible | |
| CONTROL DE CALEFACCIÓN | |||
| 1 | Fuente de alimentación al elemento de calefacción | Retransmisión + contactor | Japón Omron+Korea LG |
| 2 | Control | Controle del PLC | |
| 3 | Tipo de termopar | Tipo de K | |
| 4 | Alarma ajustable de un límite más bajo y superior | Tenga | |
| 5 | Prevención del arranque en frio para el tornillo | Tenga | |
| 6 | Alarma para la fractura del elemento del termopar y de calefacción | Tenga, fractura del elemento de calefacción por anperemeter | |
| 7 | Precalentamiento de la función | Tenga | |
| Dado-anillo Y Dado-perno | |||
| 1 | uno fija de dado y del perno | Uno fijado según cliente | |
| 2 | Material de la prueba | Material de la fuente 300kg del comprador al vendedor para la prueba de máquinas | |
| OPCIÓN | |||
| 1 | Soplo inferior (hidráulico) y unidad de aislamiento (neumática) | Perno doble del soplo (incluyendo amplíese y el sello del up-down y del parison) | |
| 2 | Robot | Tenga | |
| 3 | Dimensión de la máquina | 6.8×3.3×5 | |
| 4 | Peso total | 20 | |
