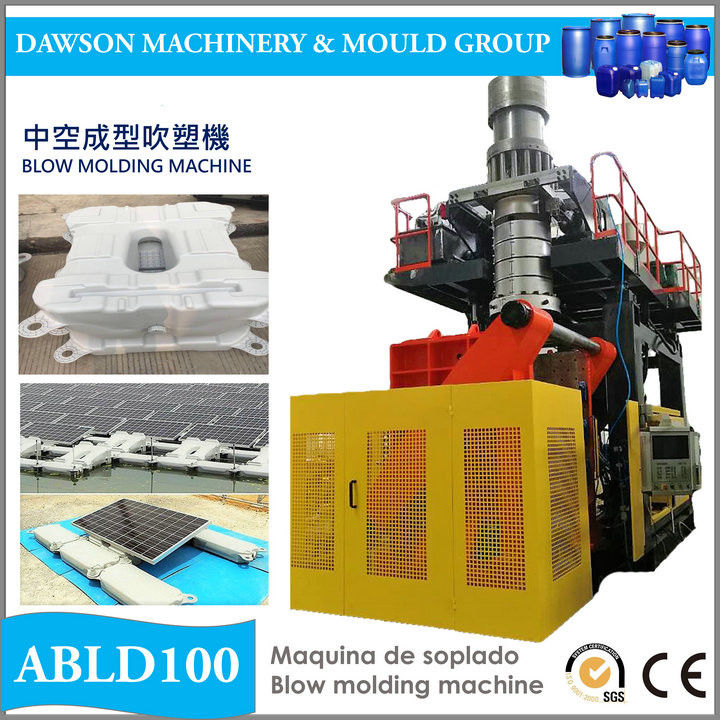

Sistema de montaje solar flotante que hace por la máquina del moldeo por insuflación de aire comprimido Abld100
* pantalla táctil bilingüe: movido por el brazo rotatorio para proporcionar la operación fácil y elegante del usuario
* carril de guía doble del trazador de líneas: “Guía única del trazador de líneas” a la estructura de fijación con abrazadera para asegurar el uniforme de la molde-cerradura, la línea pulidor del punto, estables y trabajo muy.
*Mould que cierra el sistema: adopta diseño inestable de la cerradura del brazo-centro para proporcionar la fuerza de fijación con abrazadera fuerte. Conveniente producir 20-30Lplastic el tambor, coste energético bajo, de alto rendimiento.
Máquina ABLD100 del moldeo por insuflación de aire comprimido de la protuberancia
| extrusor | |||
| 1 | Diámetro del tornillo | 100m m | |
| 2 | Ratio de L/D | 24:1 | |
| 3 | Velocidad del tornillo | el 15~50r.p.m. | |
| 4 | Motor impulsor | 45Kw | |
| 5 | Zona de calefacción con el ventilador | zona 6 | |
| 6 | Salida/capacidad | 170 Kg/hr (partícula del HDPE) | |
| 8 | Capacidad de calefacción | 25,1 kilovatios | |
| 9 | Ajuste vertical de la cabeza | 500m m | |
| 10 | Ajuste delantero/posterior de la cabeza | 500m m | |
| 11 | Cilindro del barril de la alimentación del surco | Tenga IKV | |
| 12 | Caja de engranajes | Desacelerador duro del engranaje | |
| 13 | Carriles de la escalera y de seguridad | Tenga | |
| Cabeza del acumulador | |||
| 1 | Capacidad del acumulador | 20L (15kgHDPE) | |
| 2 | Diseño | Primero adentro y primero hacia fuera | |
| 3 | Zona de calefacción | zona 6 | |
| 4 | Capacidad de calefacción | 25.1kw | |
| 5 | Diámetro máximo del die&pin | 450m m | |
| 6 | Muere el eje principal con el pre-soplo | Ø120mm | |
| 7 | El acumulador elimina la medida del movimiento | Transductor Italia Gefran | |
| 8 | Presión de la inyección | Mpa 12 | |
| 9 | Parada del extrusor | Tenga | |
| FIJACIÓN DE LA UNIDAD CON ABRAZADERA | |||
| 1 | Barra de lazo | Barra de lazo dos | |
| 2 | Tamaño del cristal de exposición | 900 (W) X1400 (H) | |
| 3 | Longitud del molde | 900-960m m | |
| 4 | Fijación de la fuerza con abrazadera | 780KN | |
| 5 | Movimiento cercano/abierto | 880-1700m m | |
| 6 | Peso del molde | Máximo 5000 kilogramos | |
| 7 | Fijación de la medida del movimiento con abrazadera | Transductor Italia Gefran | |
| 8 | Válvula hidráulica | Alta tecnología de Taiwán | |
| 9 | Número de cilindro hidráulico | 1 | |
| 10 | Alta presión | Mpa 14 | |
| 11 | Piezas de la ayuda para el movimiento del cristal de exposición | Guía del trazador de líneas | |
| SISTEMA HYDRÁULICO | |||
| 1 | Motor principal/vice motor | AC15Kw/15Kw | |
| 2 | Válvula hidráulica | Alta tecnología de Taiwán | |
| 3 | Pompa hydráulica | Alta tecnología de Taiwán | |
| 4 | Capacidad del tanque de aceite | 850L | |
| 5 | Presión de funcionamiento | Mpa 12 | |
| 6 | Agua de enfriamiento para el aceite | fijo | |
| 7 | Control del nivel de aceite | sea varilla graduada observada | |
| SISTEMA NEUMÁTICO | |||
| 1 | Presión de funcionamiento | 0,8 Mpa | |
| 2 | Presión de soplo | 0,8 Mpa | |
| 3 | Circuito del soplo de la aguja | Presión alta y baja | |
| 4 | Soplo intermitente | Tenga | |
| 5 | Aire controlado de la ayuda para el parison | Tenga | |
| 6 | Válvulas de aire | AIRTAC | |
| 7 | Extractor rápido para el aire de la ayuda | Tenga | |
| CONTROL DE PARISON | |||
| 1 | Programador | JAPÓN MOOG | |
| 2 | Válvula serva | MOOG |
|
| 3 | Cilindro servo | Intergret de la cabeza del dado | |
| 4 | Paquete hidráulico | Bombas de pistón volumétricas de TAIWÁN YOSHE | |
| ELECTRICIDAD | |||
| 1 | Contactor | Schneider | |
| 2 | Carga conectada total (aproximadamente) | 114kw/h | |
| 3 | Consumo de energía media (aproximadamente) | 42 kw/h | |
| POR AGUA LA REFRIGERACIÓN | |||
| 1 | Consumo de agua de la máquina |
6000L/h | |
| 2 | Consumo de agua del molde |
6000L/h | |
| CONSUMO DEL AIRE | |||
| 1 | Consumo del aire comprimido | 1,2 kgf/cm2s, 3000 l/min | |
| OTRAS CARACTERÍSTICAS | |||
| 1 | Control del PLC | MITSUBISHI | |
| 2 | Interfaz de máquina humano | Alta tecnología | |
| 3 | Almacenamiento de la receta en disco duro | Disponible | |
| CONTROL DE CALEFACCIÓN | |||
| 1 | Fuente de alimentación al elemento de calefacción | Retransmisión + contactor | Japón Omron+Korea LG |
| 2 | Control | Controle del PLC | |
| 3 | Tipo de termopar | Tipo de K | |
| 4 | Alarma ajustable de un límite más bajo y superior | Tenga | |
| 5 | Prevención del arranque en frio para el tornillo | Tenga | |
| 6 | Alarma para la fractura del elemento del termopar y de calefacción | Tenga, fractura del elemento de calefacción por anperemeter | |
| 7 | Precalentamiento de la función | Tenga | |
| Dado-anillo Y Dado-perno | |||
| 1 | uno fija de dado y del perno | Uno fijado según cliente | |
| 2 | Material de la prueba | Material de la fuente 300kg del comprador al vendedor para la prueba de máquinas | |
| OPCIÓN | |||
| 1 | Soplo inferior (hidráulico) y unidad de aislamiento (neumática) | Perno doble del soplo (incluyendo amplíese y el sello del up-down y del parison) | |
| 2 | Robot | Tenga | |
| 3 | Dimensión de la máquina | 6.8×3.3×5 | |
| 4 | Peso total | 20 | |
