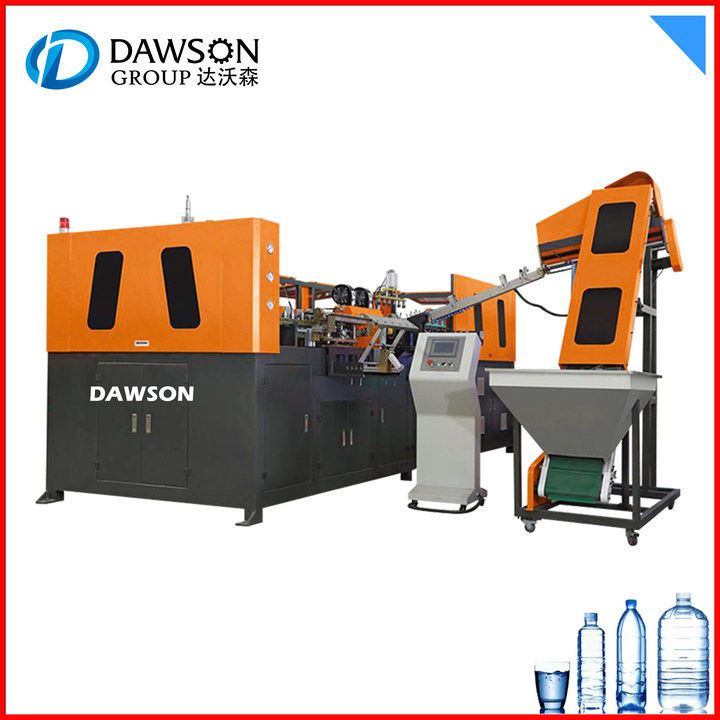

Máquina de moldeo por soplado de PET para botellas de agua
!!ALTA VELOCIDAD !!
Máquina de moldeo por soplado de botellas de agua YCQ con 2 ~ 8 cavidades está especialmente diseñado para producir botellas de agua, botellas de PET con altas temperaturasResistencia para envases de llenado en caliente como jugo y té.Adopta soplado múltiple para reducir la tensión residual, como resultado, la botella con forma tiene una ligera contracción durante el llenado en caliente.
Además, la cristalización varía con los diferentes diseños de moldes, como resultado, la botella de PET producida puede soportar temperaturas superiores a 90°C dependiendo del tipo de material de PET con diferente tasa de cristalización.El modo de soplado con el cuello hacia arriba protege la preforma de la botella de daños durante el soplado y garantiza un rendimiento estable.Con alta resistencia, buena transparencia y bajos costos de producción, abundante recurso material, YCQ juega un papel importante en el mercado de envases de llenado en caliente.
Parámetro técnico
Máquina de tipo automático
Modelo | Artículo | YCQ-2 | YCQ-4 | YCQ-6 | YCQ-8 |
Productividad | Depende del diseño de la botella | 2400-3000PCS/H | 3500-4500PCS/H | 5500-6500PCS/H | 8000-9000PCS/H |
Tipo de producto | Volumen | 0.1-2.0L | 0.1-2.0L | 0.1-2.0L | 0.1-2.0L |
Diámetro del cuerpo | ≤100 mm | ≤100 mm | ≤100 mm | ≤100 mm | |
Altura | ≤310 mm | ≤310 mm | ≤330 mm | ≤330 mm | |
Diámetro del cuello | ≤38 mm | ≤38 mm | ≤38 mm | ≤38 mm | |
Moho | Cavidad | 2 | 4 | 6 | |
Grosor del molde | 240 mm | 240 mm | 240 mm | 240 mm | |
Volumen del molde | 260*240*370mm | 510*240*360mm | 640*240*360mm | 640*240*360mm | |
Potencia de la máquina principal | fuente de alimentación eléctrica | 380V/220V 50/60HZ | 380V/220V 50/60HZ | 380V/220V 50/60HZ | 380V/220V 560/60HZ |
3 fases | 3 fases | 3 fases | 3 fases | ||
Potencia nominal | 25kw | 49kw | 73kw | 97kw | |
Usa realmente el poder | 6.5kw | 13kw | 25kw | ||
Sistema de aire | compresor de aire HP | 1.6m³/min3.0Mpa | 3.0m³/min3.0Mpa | 6.0m³/min3.0Mpa | 6.0m³/min3.0Mpa |
compresor de aire LP | 1.0m³/min1.0Mpa | 1.6m³/min1.0Mpa | 2.0m³/min1.0Mpa | 23.0m³/min1.0Mpa | |
Tanque de aire | 0.6m³3.0Mpa | 0.6m³3.0Mpa | 1.0m³3.0Mpa | 1.0m³3.0Mpa | |
Secador | 1.0m³/min3.0Mpa | 2.0m³/min3.0Mpa | 6.0m³/min3.0Mpa | 6.0m³/min3.0Mpa | |
agua de refrigeración | Enfriador de agua | 3HP | 3HP | 5HP | 8HP |
Máquina | Tamaño (largo x ancho x alto) | 1900*1280*1930mm | 1900*1860*1930mm | 4100*1400*1800mm | 4100*2200*1800mm |
Peso | 2000kg | 3600kg | 4200kg | 5800kg | |
Posicionador de preformas | Tamaño (largo x ancho x alto) | 2000*950*2480mm | 2000*950*2480mm | 2000*950*2480mm | 2000*950*2480mm |
Peso | 500kg | 500kg | 500kg | 500kg |
UNIDAD | YCQ-12 | YCQ-8 | YCQ-1500 | YCQ-1-20 | ||
Salida teórica | piezas/hora | 500 | 900 | 1800 | 90 | |
Producto | Volumen | L | 5.0 | 2.0 | 2.0 | 20 |
máx.altura | milímetro | 360 | 360 | 360 | 550 | |
máx.diámetro | milímetro | 120 | 105 | 105 | 300 | |
Moho | Número de cavidades | / | 1 | 2 | 4 | 1 |
Dimensión del molde (L*H) | milímetro | 490*470 | 490*405 | 490*405 | 620*620 | |
Grosor del molde | milímetro | 250 | 220 | 220 | 380 | |
Carrera de apertura del molde | milímetro | 220 | 180 | 180 | 380 | |
Eléctrico | Energía | / | 220_380V/50_60HZ | 220_380V/50_60HZ | 220_380V/50_60HZ | 220_380V/50_60HZ |
Poder total | kilovatios | 11 | 11 | 21 | 36 | |
Poder de calefacción | kilovatios | 10 | 10 | 20 | 37 | |
Máquina | Dimensión del cuerpo principal (L*W*H) | metro | 1,5*0,65*2,0 | 1,5*0,65*2,0 | 1,5*0,65*2,0 | 2,1*0,75*1,6 |
Peso corporal principal | kg | 600 | 550 | 550 | 900 | |
Precalentador (L*W*H) | metro | 1,5*0,65*1,5 | 1,4*0,65*1,5 | 1,8*0,65*1,5 | 2,7*0,7*1,6 |
Características de la máquina
A. Rendimiento estable con PLC avanzado.
B. Transporte de preformas automáticamente con transportador.
C. Fuerte penetrabilidad y buena y rápida distribución del calor al dejar que las botellas giren solas y revoloteen en los rieles simultáneamente en el precalentador infrarrojo.
D. Alta capacidad de ajuste para permitir que el precalentador precaliente preformas en formas ajustando el tubo de luz y la longitud de la placa reflectante en el área de precalentamiento, y la temperatura eterna en el precalentador con un aparato termostático automático.
E. Altos dispositivos de seguridad con aparato de bloqueo automático de seguridad en cada acción mecánica, que hará que los procedimientos pasen a un estado de seguridad en caso de avería en determinado procedimiento.
F. Sin contaminación y bajo nivel de ruido con el cilindro de aire para impulsar la acción en lugar de la bomba de aceite.
G. Satisfacción con diferentes presiones atmosféricas para el soplado y la acción mecánica al dividir el soplado y la acción en tres partes en el diagrama de presión de aire de la máquina.
H. Fuerte fuerza de sujeción con alta presión y doble manivela para bloquear el molde.
I. Dos modos de funcionamiento: Automático y manual.
J. Diseño seguro, confiable y único de la posición de la válvula para facilitar la comprensión del diagrama de presión de aire de la máquina.
K. Bajo costo, alta eficiencia, fácil operación, fácil mantenimiento, etc., con proceso tecnológico automático.
L. Se evita la contaminación del cuerpo de la botella.
M. Efecto ideal del enfriamiento con el sistema de enfriamiento.
N. Fácil instalación y puesta en marcha.
O. Baja tasa de rechazo: menos del 0,3 por ciento.
Partes de máquina
Cilindro de soplado | Festo | Alemania |
Cilindro de cierre y apertura de moldura | Festo | Alemania |
Valor | Festo | Alemania |
Cilindro giratorio | SMC | Japón |
SOCIEDAD ANÓNIMA | mitsubishi | Japón |
Pantalla táctil | De alta tecnología | Taiwán |
Cambiar | Omron | Japón |
Nuestro servicio
Servicio de instalación
Cuando finalice las condiciones de preparación, nuestro equipo de ingenieros de servicio posventa rápido y profesional irá a su fábrica para instalar la máquina, le dará el manual de operación y capacitará a su empleado hasta que pueda operar bien la máquina.
el servicio de muestra
1. Podemos enviarle el video de la máquina en ejecución.
2. Le invitamos a visitar nuestra fábrica y ver la máquina en funcionamiento.
Servicio personalizado
1. Podemos diseñar las máquinas de acuerdo con sus requisitos (material, potencia, tipo de llenado, tipos de botellas, etc.), al mismo tiempo le daremos nuestra sugerencia profesional, como sabe, hemos estado en esto industria durante muchos años.
Servicio postventa
1. Entregaremos la máquina y proporcionaremos la factura de carga a tiempo para asegurarnos de que pueda obtener la máquina rápidamente
2. Cuando finalice las condiciones de preparación, nuestro equipo de ingenieros de servicio posventa rápido y profesional irá a su fábrica para instalar la máquina, le dará el manual de operación y capacitará a su empleado hasta que pueda operar bien la máquina.
3. A menudo solicitamos comentarios y ofrecemos ayuda a nuestros clientes cuyas máquinas se han utilizado en su fábrica durante algún tiempo.
4. ofrecemos un año de garantía
5. El personal bien capacitado y experimentado responderá todas sus consultas en inglés y chino.
6 .24 horas para la respuesta del ingeniero (todos los servicios parte 5 días en manos del cliente por mensajería internacional).
7 .12 Meses de garantía y soporte técnico de por vida.
8. Su relación comercial con nosotros será confidencial para cualquier tercero.
9. Se ofrece un buen servicio posventa, contáctenos si tiene alguna pregunta.
Control de calidad
Tenemos el departamento de calidad único, que se asegura de que el material de las materias primas sea bueno y garantiza que la máquina funcione sin problemas.
Si desea obtener más información sobre el producto, puede enviar una consulta, resolveremos cualquiera de sus problemas y le enviaremos un video.
